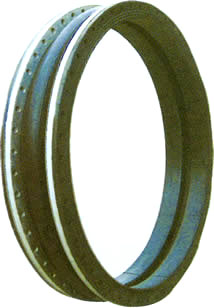

端面全密封橡胶接头
产品介绍： 产品介绍： 端面全密封橡胶接头分两种：KXT(JGD)-DM-B（加固可调节型）、KXT(JGD)-DM-A(加强型）。该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等优点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温模具硫化而成。橡胶接头具有良好的综合性能，它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。 特点：内部致密度高、能承受较高压力、弹性变形效果好。 优点：减震、降噪、轻巧、无毒。 用途：与泵、阀门的连接、震
产品介绍
产品介绍：
端面全密封橡胶接头分两种：KXT(JGD)-DM-B（加固可调节型）、KXT(JGD)-DM-A(加强型）。该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等优点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温模具硫化而成。橡胶接头具有良好的综合性能，它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
特点：内部致密度高、能承受较高压力、弹性变形效果好。
优点：减震、降噪、轻巧、无毒。
用途：与泵、阀门的连接、震动较大的管道、冷热变化频繁的管线。
适用介质：
海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、蒸气和颗粒粉状。
端面全密封橡胶接头技术条件
|
项目/型号 |
(DN50～300) |
(DN350～800) |
(DN900～3000) |
备注 |
|
工作压力MPa |
0.6/1.0/1.6/2.0/2.5 |
0.6/1.0/1.6 |
0.6/1.0 |
A、如介质油、酸碱物质 |
|
爆破压力MPa |
＜1.8 |
＜1.5 |
＜1.2 |
|
|
真空度KPa |
86.7 |
53.3 |
49.5 |
|
|
适用温度℃ |
-20-+115(特殊可达-30～+250) |
|||
|
适用介质 |
空气、压缩空气.水、海水、热水、油、酸碱 |
|||
注：主要零件材料同JGD-A型
JGD-DM-B(加固可调节型)
端面全密封橡胶接头通径、长度、位移参数表
|
通径 |
长度 |
轴向位移 |
径向位移 |
偏转位移 |
||||||
|
A型 |
B型 |
A型 |
B型 |
A型 |
B型 |
|||||
|
mm |
寸 |
伸长 |
压缩 |
伸长 |
压缩 |
|||||
|
32 |
1.25″ |
90 |
6 |
10 |
- |
- |
9 |
- |
±7.5° |
- |
|
40 |
1.5″ |
95 |
7 |
10 |
- |
- |
9 |
- |
±7.5° |
- |
|
50 |
2″ |
105 |
7 |
10 |
- |
- |
10 |
- |
±7.5° |
- |
|
65 |
2.5″ |
115 |
7 |
13 |
- |
- |
1l |
- |
±7.5° |
- |
|
80 |
3″ |
135 |
8 |
15 |
- |
- |
12 |
- |
±7.5° |
- |
|
100 |
4″ |
150 |
10 |
19 |
- |
- |
13 |
- |
±7.5° |
- |
|
125 |
5″ |
165 |
12 |
19 |
- |
- |
13 |
- |
±7.5° |
- |
|
150 |
6″ |
180 |
12 |
20 |
- |
- |
14 |
- |
±7.5° |
- |
|
200 |
8″ |
210 |
16 |
25 |
30 |
35 |
22 |
25 |
±7.5° |
±10° |
|
250 |
10″ |
230 |
16 |
25 |
30 |
40 |
22 |
25 |
±7.5° |
±12° |
|
300 |
12″ |
245 |
16 |
25 |
30 |
40 |
22 |
25 |
±7.5° |
±12° |
|
350 |
14″ |
255 |
16 |
25 |
35 |
45 |
22 |
30 |
±7.5° |
±12° |
|
400 |
16″ |
255 |
16 |
25 |
35 |
45 |
22 |
30 |
±7.5° |
±12° |
|
450 |
18″ |
255 |
16 |
25 |
36 |
47 |
22 |
30 |
±7.5° |
±12° |
|
500 |
20″ |
255 |
16 |
25 |
36 |
48 |
22 |
30 |
±7.5° |
±12° |
|
600 |
24″ |
260 |
16 |
25 |
40 |
50 |
22 |
33 |
±7.5° |
±12° |
|
700 |
28″ |
260 |
16 |
25 |
40 |
55 |
22 |
33 |
±7.5° |
±12° |
|
750 |
30″ |
260 |
- |
- |
40 |
55 |
- |
33 |
±7.5° |
±12° |
|
800 |
32″ |
260 |
16 |
25 |
45 |
55 |
22 |
35 |
±7.5° |
±12° |
|
900 |
36″ |
260 |
16 |
25 |
45 |
55 |
22 |
35 |
±7.5° |
±12° |
|
1000 |
40″ |
260 |
16 |
- |
45 |
60 |
22 |
35 |
±7.5° |
±12° |
|
1100 |
44″ |
300 |
- |
- |
45 |
60 |
- |
35 |
±7.5° |
±12° |
|
1200 |
48″ |
300 |
16 |
25 |
50 |
60 |
24 |
38 |
±7.5° |
±10° |
|
1300 |
52″ |
300 |
- |
- |
50 |
60 |
- |
38 |
±7.5° |
±lO。 |
|
1400 |
56″ |
350 |
18 |
25 |
50 |
70 |
24 |
40 |
±7.5° |
±10° |
|
1500 |
60″ |
350 |
- |
- |
60 |
70 |
- |
40 |
±7.5° |
±10° |
|
1600 |
64″ |
350 |
18 |
25 |
60 |
70 |
24 |
46 |
±7.5° |
±10° |
|
1800 |
72″ |
400 |
18 |
25 |
60 |
75 |
24 |
48 |
±7.5° |
±10° |
|
2000 |
80″ |
450 |
18 |
25 |
70 |
75 |
25 |
50 |
±7.5° |
±10° |
|
2200 |
88″ |
500 |
18 |
25 |
70 |
80 |
25 |
60 |
±7.5° |
±l()。 |
|
2400 |
96″ |
500 |
18 |
25 |
80 |
80 |
25 |
60 |
±7.5° |
±lO。 |
|
- |
- |
- |
20 |
28 |
85 |
80 |
- |
60 |
- |
±10° |
|
- |
- |
- |
25 |
30 |
- |
- |
- |
- |
- |
- |
|
- |
- |
- |
25 |
30 |
- |
- |
- |
- |
- |
- |
名称：JGD-DM-A端面全密封橡胶接头(加强型)
概述：
端面全密封可曲挠橡胶接头分两种：KXT(JGD)-DM-A(加强型）、KXT(JGD)-DM-B（加固可调节型）。该产品具有良好的综合性能，它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
端面全密封可曲挠橡胶接头利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等优点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温模具硫化而成。
特点：内部致密度高、能承受较高压力、弹性变形效果好。
优点：减震、降噪、轻巧、无毒。
用途：与泵、阀门的连接、震动较大的管道、冷热变化频繁的管线。
适用介质：
海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、蒸气和颗粒粉状。
JGD-DM-A端面全密封可曲挠橡胶接头技术条件
|
项目/型号 |
(DN50～300) |
(DN350～800) |
(DN900～3000) |
备注 |
|
工作压力MPa |
0.6/1.0/1.6/2.0/2.5 |
0.6/1.0/1.6 |
0.6/1.0 |
A、如介质油、酸碱物质 |
|
爆破压力MPa |
＜1.8 |
＜1.5 |
＜1.2 |
|
|
真空度KPa |
86.7 |
53.3 |
49.5 |
|
|
适用温度℃ |
-20-+115(特殊可达-30～+250) |
|||
|
适用介质 |
空气、压缩空气.水、海水、热水、油、酸碱 |
|||
