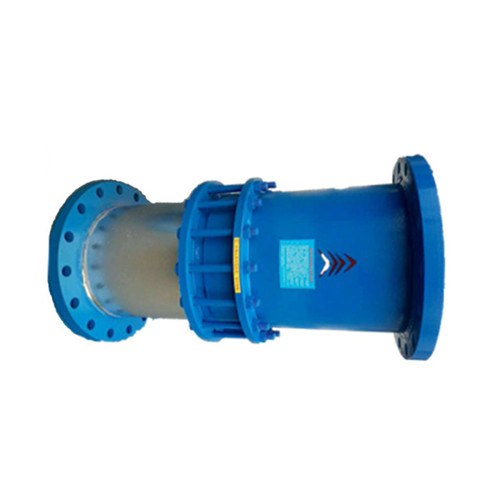

法兰式热力套筒补偿器
产品介绍： 名称： CS型热力管道伸缩器 概述： CS型热力管道伸缩器它是由伸缩套、压盘和伸缩体组合而成。适用于输送温度不高于450度的蒸汽和热水管线上，补偿蒸汽管道因热胀冷缩产生的位移。 优点：伸缩量大、安装简单方便、维护方便 特点：耐高压、耐高温。 安装注意事项： 1.安装前松开压盘螺栓，将伸缩器拉长至安装长度(见右表)，然后对角法拧紧螺栓，切勿压偏。 2.本伸缩器应安装在管道的直线段上两个固定支架之间，为保证伸缩器正常伸缩并防止拉脱，应设有导向支架及挡件。 序号
产品介绍
名称：CS型热力管道伸缩器
概述：
CS型热力管道伸缩器它是由伸缩套、压盘和伸缩体组合而成。适用于输送温度不高于450度的蒸汽和热水管线上，补偿蒸汽管道因热胀冷缩产生的位移。
优点：伸缩量大、安装简单方便、维护方便
特点：耐高压、耐高温。
安装注意事项：
1.安装前松开压盘螺栓，将伸缩器拉长至安装长度(见右表)，然后对角法拧紧螺栓，切勿压偏。
2.本伸缩器应安装在管道的直线段上两个固定支架之间，为保证伸缩器正常伸缩并防止拉脱，应设有导向支架及挡件。
概述：
CS型热力管道伸缩器它是由伸缩套、压盘和伸缩体组合而成。适用于输送温度不高于450度的蒸汽和热水管线上，补偿蒸汽管道因热胀冷缩产生的位移。
优点：伸缩量大、安装简单方便、维护方便
特点：耐高压、耐高温。
安装注意事项：
1.安装前松开压盘螺栓，将伸缩器拉长至安装长度(见右表)，然后对角法拧紧螺栓，切勿压偏。
2.本伸缩器应安装在管道的直线段上两个固定支架之间，为保证伸缩器正常伸缩并防止拉脱，应设有导向支架及挡件。
|
序号
|
名称
|
数量
|
|
|
1
|
伸缩体
|
1
|
0235、不锈钢
|
|
2
|
压盘
|
1
|
Q235、不锈钢
|
|
3
|
伸缩套
|
1
|
0235、不锈钢
|
|
4
|
密封圈
|
1
|
氟橡胶、石墨盘根
|
|
5
|
螺栓
|
n
|
Q235A、35、不锈钢
|
|
6
|
螺母
|
n
|
Q235、不锈钢
|
|
7
|
外层
|
1
|
热力油漆喷涂
|
CS型热力管道伸缩器技术参数
|
公称通径
DN |
伸缩量
|
最小长度
Lrain |
最大长度
Lmax |
安装长度
L |
|
40
|
250
|
400
|
650
|
525
|
|
50
|
250
|
400
|
650
|
525
|
|
65
|
250
|
420
|
670
|
545
|
|
80
|
250
|
420
|
670
|
545
|
|
100
|
250
|
435
|
685
|
560
|
|
125
|
250
|
435
|
685
|
560
|
|
150
|
250
|
435
|
685
|
560
|
|
200
|
260
|
460
|
720
|
590
|
|
250
|
260
|
460
|
720
|
590
|
|
300
|
270
|
490
|
760
|
625
|
|
350
|
270
|
490
|
760
|
625
|
|
400
|
280
|
520
|
800
|
660
|
|
450
|
280
|
520
|
800
|
660
|
|
500
|
300
|
550
|
850
|
700
|
|
600
|
310
|
570
|
880
|
725
|
|
700
|
320
|
605
|
925
|
765
|
|
900
|
330
|
640
|
970
|
805
|
|
1000
|
350
|
700
|
1050
|
875
|
|
1200
|
360
|
740
|
1100
|
920
|
|
1400
|
370
|
780
|
1150
|
965
|
|
1600
|
380
|
820
|
1200
|
1010
|
