套管式伸缩器
产品介绍： 名称： SSQ-1型套管式伸缩器 概述： 套管式伸缩器在一定范围内可轴向伸缩，也能在一定的角度内克服管道对接不同轴向而产生的偏移，能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩，一旦越过其最大伸缩量就起到限位的作用，确保管道的安全运行。 详细说明： 1. 伸缩器 为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便，给长距离管路因温差伸缩起到了很好的调节作用。 2. 伸缩器 内管材分为铸铁（HT）、镀锌（DX）和钢制（SF）三种。工作压力分 PN6 、 PN10
产品介绍

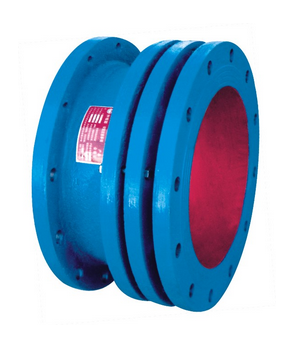

名称：SSQ-1型套管式伸缩器概述：
套管式伸缩器在一定范围内可轴向伸缩，也能在一定的角度内克服管道对接不同轴向而产生的偏移，能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩，一旦越过其最大伸缩量就起到限位的作用，确保管道的安全运行。
详细说明：
1. 伸缩器为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便，给长距离管路因温差伸缩起到了很好的调节作用。
2. 伸缩器内管材分为铸铁（HT）、镀锌（DX）和钢制（SF）三种。工作压力分 PN6 、 PN10 、 PN16 三种。
3. 安装伸缩器前须松开压盘螺栓，将伸缩器拉至安装长度，然后用对角法拧紧，切勿压偏，如架空使用，两端须安装相应的固定支架。
4. 法兰连接采用 GB4216.3 － 4126.5 标准。
5. 如选用其它规格可另行生产。
连接方式：
法兰连接、焊接两种，直埋式伸缩器（非地沟、设井安装时）一般采用焊接。
SSQ-1型套管式伸缩器设计安装数据表
|
公称通径
DN(mm) |
最小长度
(mm) |
安装长度
(mm) |
最大长度
(mm) |
伸缩量
|
|
40
|
130
|
150
|
170
|
40
|
|
50
|
135
|
155
|
175
|
40
|
|
65
|
150
|
175
|
200
|
50
|
|
80
|
170
|
200
|
230
|
60
|
|
100
|
170
|
205
|
240
|
70
|
|
125
|
190
|
225
|
260
|
70
|
|
150
|
210
|
250
|
290
|
80
|
|
200
|
220
|
260
|
300
|
80
|
|
250
|
235
|
275
|
315
|
90
|
|
300
|
235
|
280
|
325
|
90
|
|
350
|
250
|
295
|
340
|
90
|
|
400
|
260
|
305
|
350
|
90
|
|
450
|
260
|
305
|
350
|
90
|
|
500
|
270
|
315
|
360
|
100
|
|
600
|
280
|
330
|
380
|
100
|
|
700
|
300
|
350
|
400
|
100
|
|
800
|
330
|
380
|
430
|
100
|
|
900
|
330
|
380
|
430
|
100
|
|
1000
|
350
|
400
|
430
|
100
|
|
1200
|
350
|
400
|
450
|
100
|
|
1400
|
390
|
445
|
450
|
110
|
|
1600
|
410
|
465
|
500
|
110
|
|
1800
|
430
|
485
|
520
|
110
|
|
2000
|
450
|
510
|
540
|
120
|
|
2200
|
480
|
545
|
570
|
130
|
|
2400
|
500
|
570
|
610
|
140
|
|
2600
|
540
|
615
|
640
|
150
|
|
2800
|
580
|
660
|
690
|
160
|
|
3000
|
650
|
750
|
740
|
200
|
