产品介绍： 名称： KBZYP直管压力平衡型波纹补偿器 KBZYP直管压力平衡型波纹补偿器又称直管压力平衡型膨胀节，补偿器的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件（大拉杆或舌管）来承受内压推力。因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。 安装使用注意事项： 膨胀节一般应用在架空的直线上，水平安装。 膨胀节安装完后，所有的小拉杆须拆除。 为减少膨胀节对支座的弹性反力，在安装前可对此类膨胀节进行预拉或预压（可通过调整其上的小拉杆实现）。 设计压力Pd＝0.25Mpa（2.5
产品介绍

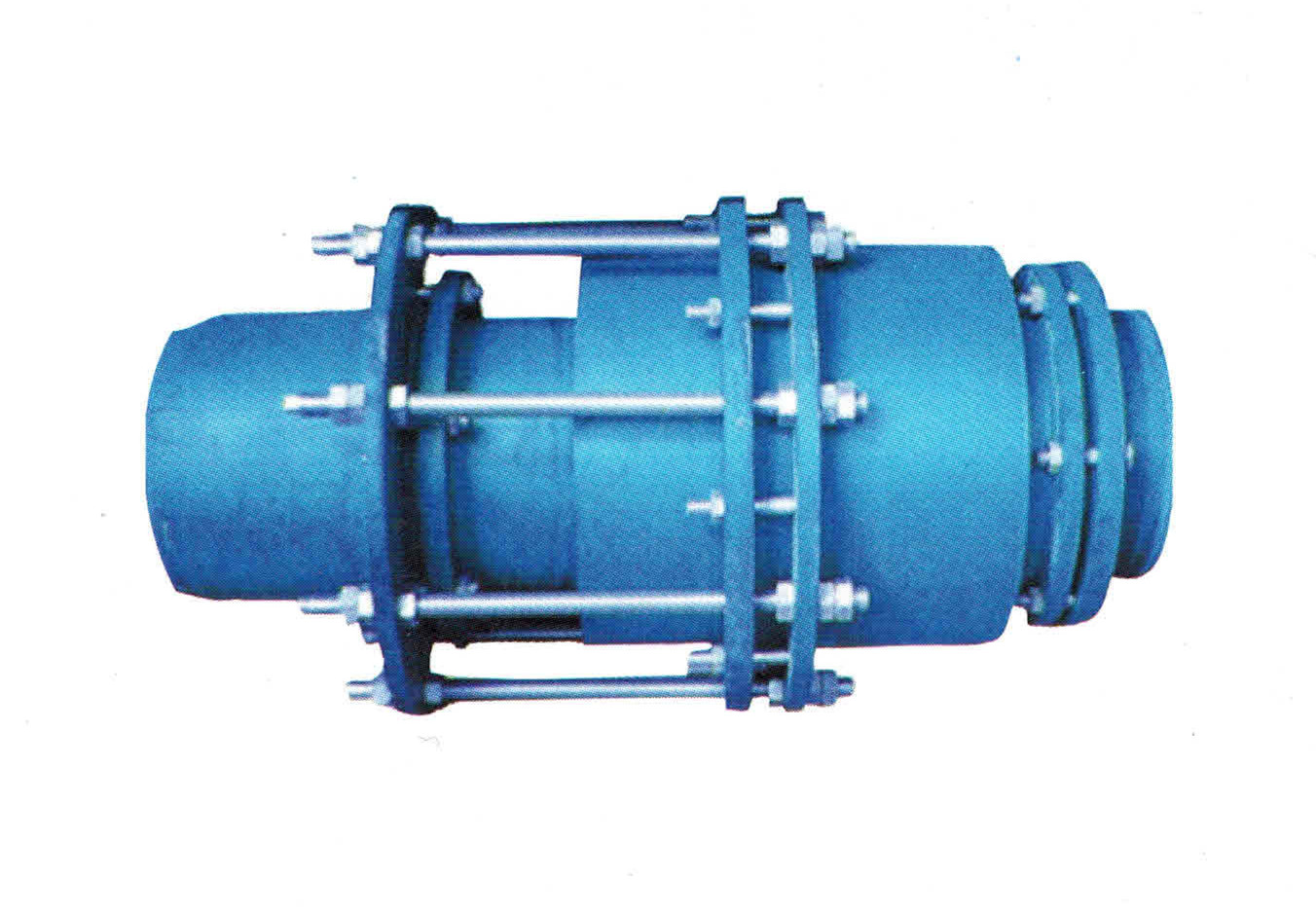

名称：KBZYP直管压力平衡型波纹补偿器
KBZYP直管压力平衡型波纹补偿器又称直管压力平衡型膨胀节，补偿器的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件（大拉杆或舌管）来承受内压推力。因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。
安装使用注意事项：
膨胀节一般应用在架空的直线上，水平安装。 膨胀节安装完后，所有的小拉杆须拆除。 为减少膨胀节对支座的弹性反力，在安装前可对此类膨胀节进行预拉或预压（可通过调整其上的小拉杆实现）。
设计压力Pd＝0.25Mpa（2.5Kgf／cm2）、pd＝0.6Mpa（6Kgf／cm2）疲劳寿命「N」＝1000次 设计温度t＝20℃
|
公称通径DN
mm |
总波数n
|
n1／2n2
n1大管波数n2小管波数 |
压力等级Mpa
|
径向外形最大尺寸mm
|
压力对应的产品长度1mm
|
|||||
|
0.25
|
0.6
|
接管J型
|
法兰F型
|
|||||||
|
轴向补偿量mm／轴向刚度N／mm
|
0.25Mpa
|
0.6Mpa
|
0.25Mpa
|
0.6Mpa
|
0.25Mpa
|
0.6Mpa
|
||||
|
1200
|
12
|
4／8
|
110／1246
|
60／5062
|
2170
|
2130
|
2100
|
2440
|
2124
|
2464
|
|
18
|
6／12
|
165／831
|
89／3375
|
2450
|
2750
|
2474
|
2774
|
|||
|
24
|
8／16
|
220／623
|
120／2531
|
2900
|
3110
|
2924
|
3134
|
|||
|
1300
|
12
|
4／8
|
116／1237
|
68／5475
|
2316
|
2266
|
2100
|
2450
|
2124
|
2474
|
|
18
|
6／12
|
174／824
|
102／3650
|
2450
|
2840
|
2474
|
2864
|
|||
|
24
|
8／16
|
232／618
|
136／2738
|
2900
|
3230
|
2924
|
3254
|
|||
|
1400
|
12
|
4／8
|
115／1295
|
68／5722
|
2430
|
2380
|
2100
|
2460
|
2124
|
2484
|
|
18
|
6／12
|
172／863
|
102／3815
|
2450
|
2850
|
2474
|
2874
|
|||
|
24
|
8／16
|
230／647
|
136／2861
|
2900
|
3240
|
2924
|
3264
|
|||
|
1500
|
12
|
4／8
|
105／1772
|
46／8595
|
2576
|
2530
|
2100
|
2460
|
2124
|
2484
|
|
18
|
6／12
|
158／1182
|
69／5730
|
2450
|
2850
|
2474
|
2874
|
|||
|
24
|
8／16
|
211／886
|
92／4298
|
2900
|
3240
|
2924
|
3264
|
|||
|
1600
|
12
|
4／8
|
105／1772
|
46／8595
|
2740
|
2688
|
2300
|
2660
|
2324
|
2684
|
|
18
|
6／12
|
158／1182
|
69／5730
|
2700
|
3060
|
2724
|
3084
|
|||
|
24
|
8／16
|
211／886
|
92／4298
|
3450
|
3474
|
|||||
|
1700
|
12
|
4／8
|
111／1881
|
71／6363
|
2920
|
2868
|
2300
|
2660
|
2324
|
2684
|
|
18
|
6／12
|
166／1254
|
106／4242
|
2700
|
3060
|
2724
|
3084
|
|||
|
24
|
8／16
|
142／3181
|
3450
|
3474
|
||||||
|
1800
|
12
|
4／8
|
104／2168
|
70／6150
|
3040
|
2968
|
2300
|
2660
|
2324
|
2684
|
|
18
|
6／12
|
156／1445
|
105／4100
|
2700
|
3060
|
2724
|
3084
|
|||
|
24
|
8／16
|
140／3075
|
3450
|
3474
|
||||||
|
1900
|
12
|
4／8
|
108／2190
|
90／4605
|
3180
|
3128
|
2300
|
2660
|
2324
|
2684
|
|
18
|
6／12
|
160／1460
|
135／3070
|
2700
|
3060
|
2724
|
3084
|
|||
|
24
|
8／16
|
180／2302
|
3450
|
3474
|
||||||
|
2000
|
12
|
4／8
|
121／2022
|
79／7088
|
3340
|
3288
|
2450
|
2660
|
2474
|
2684
|
|
18
|
6／12
|
182／1348
|
119／4725
|
2950
|
3060
|
2974
|
3084
|
|||
|
24
|
8／16
|
158／3544
|
3450
|
3474
|
||||||
