压盖式伸缩接头
产品介绍： 产品介绍： SSJB(AY)型压盖式松套伸缩接头是在松套伸缩接头原有性能的基础上，增设限位装置，在压盖式松套伸缩接头最大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩，一旦超过压盖式松套限位伸缩接头最大伸缩量，就起到限位，这样就有效的确保压盖式松套限位伸缩接头管道的安全运行，特别适用于有震动或有一定斜度及在拐弯的管路中的选择。 安装方式： 压盖式松套伸缩接头适用于两边与管子插接，无需焊接，机构合理，密封可靠，安装快捷方便。 SSJB(AY)型压盖式松套伸缩接头材料表
产品介绍
产品介绍：

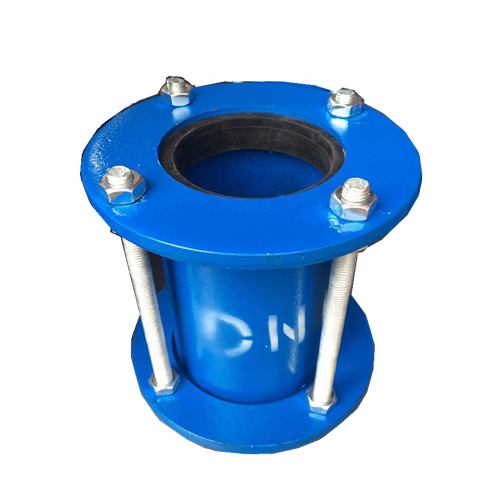

SSJB(AY)型压盖式松套伸缩接头是在松套伸缩接头原有性能的基础上，增设限位装置，在压盖式松套伸缩接头最大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩，一旦超过压盖式松套限位伸缩接头最大伸缩量，就起到限位，这样就有效的确保压盖式松套限位伸缩接头管道的安全运行，特别适用于有震动或有一定斜度及在拐弯的管路中的选择。
安装方式：
压盖式松套伸缩接头适用于两边与管子插接，无需焊接，机构合理，密封可靠，安装快捷方便。
SSJB(AY)型压盖式松套伸缩接头材料表
| 序号 | 名称 | 数量 | 材料 |
| 1 | 压盖 | 2 | QT400-15、Q235A、ZG230-450、1Cr13、20 |
| 2 | 套筒 | 1 | Q235A、20、16Mn、1Cr18Ni9Ti |
| 3 | 密封圈 | 2 | NBR、CR、FPM、NR |
| 4 | 螺柱 | n | Q235A、35、1Cr18Ni9Ti |
| 5 | 螺母 | n | Q235A、20、1Cr18Ni9Ti |
SSJB(AY)型压盖式松套伸缩接头数据表
| 公称通径DN | 管子外径DW | 外形尺寸 | n-Th | |||
| L1 | L | D | 0.25-1.6Mpa | 2.5-6.4Mpa | ||
| 65 | 76 | 180 | 208 | 155 | 4-M12 | 4-M12 |
| 80 | 89 | 165 | ||||
| 100 | 108 | 190 | 4-M16 | |||
| 114 | 195 | |||||
| 125 | 133 | 215 | ||||
| 140 | 225 | |||||
| 150 | 159 | 220 | 245 | 4-M16 | 6-M16 | |
| 168 | 255 | |||||
| 200 | 219 | 310 | ||||
| 250 | 273 | 223 | 375 | 6-M20 | 8-M20 | |
| 300 | 325 | 220 | 273 | 440 | ||
| 350 | 355 | 470 | 8-M20 | 10-M20 | ||
| 377 | 490 | |||||
| 400 | 406 | 520 | ||||
| 426 | 540 | |||||
| 450 | 457 | 570 | 10-M20 | 12-M20 | ||
| 480 | 590 | |||||
| 500 | 508 | 625 | ||||
| 530 | 645 | |||||
| 600 | 61O | 730 | ||||
| 630 | 750 | |||||
| 700 | 720 | 850 | 12-M20 | 14-M20 | ||
| 800 | 820 | 290 | 355 | 965 | 12-M24 | 16-M24 |
| 900 | 920 | 1065 | 14-M24 | 18-M24 | ||
| 1000 | 1020 | 1165 | ||||
| 1200 | 1220 | 1365 | 16-M24 | 20-M24 | ||
| 1400 | 1420 | 377 | 1590 | 18-M24 | 24-M27 | |
| 1500 | 1520 | 1690 | ||||
| 1600 | 1620 | 1795 | 20-M27 | 28-M27 | ||
| 1800 | 1820 | 2000 | 22-M27 | 32-M30 | ||
| 2000 | 2020 | 2200 | 24-M27 | 32-M30 | ||
| 2200 | 2220 | 400 | 2420 | 26-M30 | ||
| 2400 | 2420 | 2635 | 28-M30 | |||
| 2600 | 2620 | 400 | 2835 | 30-M30 | ||
| 2800 | 2820 | 3040 | 32-M33 | |||
| 3000 | 3020 | 3240 | 34-M33 | |||
| 3200 | 3220 | 3440 | 36-M33 | |||
| 3400 | 3420 | 490 | 3640 | 38-M33 | ||
| 3600 | 3620 | 3860 | 40-M33 | |||
