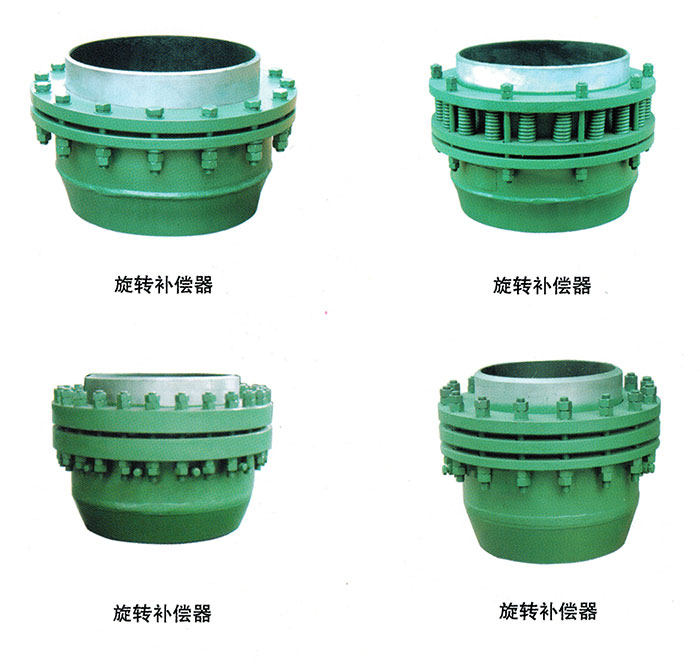

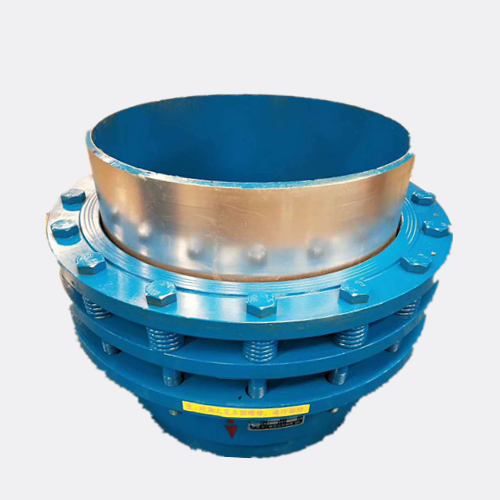

旋转补偿器



旋转补偿器是最新供热管道用补偿器，它是由套筒补偿器的结构结合旋转接头的原理演化而来，打破传统波纹补偿器的工作原理和设计理念。它结构简单、设计合理、造价低、安装方便，具体优点如下：
1、旋转补偿器在管线使用中，最典型的安装方法有两种组合（∏型和Ω型），见安装布置图，其中Ω型组合用于直管段时，双向补偿量可达1500mm（其它形式补偿器无可比拟），一组补偿器可代替多个波纹补偿器或套筒补偿器。
2、旋转补偿器在管道补偿时，不会产生盲板推力或内压推力，不存在失稳、水锤现象，实践表明，在外管设计时它的推力可忽略不计对于管道两头的固定支架作用很小，因此固定支架和混凝土座基可以做得小一些，工程成本大大降低。
3、旋转补偿器采用独特的密封技术和国内最先进的密封材料，由于运行方式的不同，旋转筒体与密封材料磨损极小，所以不存在泄漏现象，十五年之内不需装密封材料（本产品已通过河南省承压产品压力容器检验所型式试验，且结论合格）。
4、其它型式补偿器由于补偿能力小，布置点多，安全性能差，维修不方便，尤其使用在城市地下管网，危险性大，实践证明，选择亚光旋转补偿器可以长距离铺设管网（1000mm内无需设补偿器），补偿器使用数量及维修很少，管道泄漏点很少，流体阻力降低、压损降低，运行成本降低，工程造价可降低20%~30%。
5、高温、高压运行安全，如泰州热电厂使用的DN500旋转补偿器，温度450℃，压力4.0Mpa，自04年运行至今，未出现不良状况，一切正常。
6、维修方便：实现在不停气的情况可带温、带压进行检修。
7、设计方便：当热力管网中的轴向位移或轴向推力较大，以及管网结构走向需要调整时，应用多只组成立体管道结构，可获得较大的补偿量和平衡能力，也可根据管网的结构改变管道的走向，只要计算其摩力即可。
