单法兰传力接头
产品介绍： 产品名称： CF型单法兰松套传力接头 公称通经：DN50-DN3200 工作压力：0.6-1.6MPA 使用介质：水、污水 密封材料：NBR 制造标准：GB12465-2007 产品材质：主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。 性能特点： 传力接头是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道。这样不仅提高工作效率，而切对泵、阀们等设备起到一定保护作
产品介绍
产品名称：CF型单法兰松套传力接头公称通经：DN50-DN3200
工作压力：0.6-1.6MPA
使用介质：水、污水
密封材料：NBR
制造标准：GB12465-2007
产品材质：主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。
性能特点：
传力接头是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道。这样不仅提高工作效率，而切对泵、阀们等设备起到一定保护作用。
CF型单法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。
连接方式：
CF(VSSJAFG)型单法兰松套传力接头适用于一面与法兰连接，一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。

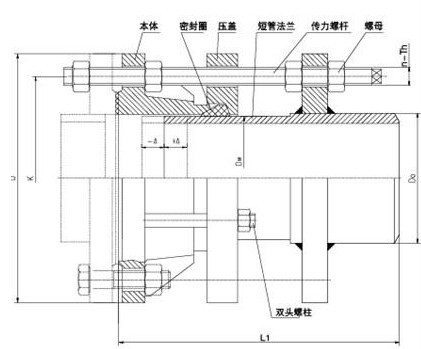

CF型单法兰松套传力接头材料表
|
序号
|
名称
|
数量
|
材料
|
|
1
|
本体
|
1
|
QT400-15、Q235A、ZG230-450、20
|
|
2
|
密封圈
|
1
|
NBR
|
|
3
|
压盖
|
1
|
QT400-15、Q235A、ZG230-450、20
|
|
4
|
短管法兰
|
1
|
Q235A、20、16Mn
|
|
5
|
螺柱
|
n
|
Q235A、35、1Cr18Ni9Ti
|
|
6
|
螺母
|
5n
|
Q235A、20、1Cr18Ni9Ti
|
CF型单法兰松套传力接头安装数据表
| 公称通径DN | 管子外径 |
外形尺寸
|
法 兰 连 接 尺 寸
|
|||||||||
|
L
|
△L
|
0.6MPa
|
1.0MPa
|
|||||||||
|
Dw
|
D
|
D1
|
n-Th
|
b
|
D
|
D1
|
n-Th
|
b
|
||||
|
65
|
76
|
76
|
400 | 40 |
160
|
130
|
4-M12
|
16
|
185 | 145 |
4-M16
|
20
|
|
80
|
89
|
89
|
190
|
150
|
4-M16
|
18
|
200 | 160 |
8-M16
|
22
|
||
|
100
|
114
|
114
|
210
|
170
|
220 | 180 |
24
|
|||||
|
125
|
140
|
140
|
240
|
200
|
8-M16
|
20
|
250 | 210 |
26
|
|||
|
150
|
168
|
168
|
265
|
225
|
285 | 240 |
8-M20
|
|||||
|
200
|
219
|
219
|
320
|
280
|
22
|
340 | 295 |
28
|
||||
|
250
|
273
|
273
|
375
|
335
|
12-M16
|
24
|
395 | 350 |
12-M20
|
|||
|
300
|
325
|
325
|
420 | 50 |
440
|
395
|
12-M20
|
24
|
445 | 400 |
12-M20
|
28
|
|
350
|
377
|
377
|
490
|
445
|
26
|
505 | 460 |
16-M20
|
30
|
|||
|
400
|
426
|
426
|
540
|
495
|
16-M20
|
28
|
565 | 515 |
16-M24
|
32
|
||
|
450
|
480
|
480
|
595
|
550
|
615 | 565 |
20-M24
|
32
|
||||
|
500
|
530
|
530
|
645
|
600
|
20-M20
|
30
|
670 | 620 |
34
|
|||
|
600
|
630
|
630
|
440 |
755
|
705
|
20-M24
|
780 | 725 |
20-M27
|
36
|
||
|
700
|
720
|
720
|
860
|
810
|
24-M24
|
32
|
895 | 840 |
24-M27
|
40
|
||
|
800
|
820
|
826
|
600 | 60 |
975
|
920
|
24-M27
|
34
|
1015 | 950 |
24-M30
|
44
|
|
900
|
920
|
926
|
1075
|
1020
|
24-M27
|
36
|
1115 | 1050 |
28-M30
|
46
|
||
|
1000
|
1020
|
1026
|
1175
|
1120
|
28-M27
|
1230 | 1160 |
28-M33
|
50
|
|||
|
1200
|
1220
|
1226
|
620 |
1405
|
1340
|
32-M30
|
40
|
1455 | 1380 |
32-M36
|
56
|
|
|
1400
|
1420
|
1428
|
1630
|
1560
|
36-M33
|
44
|
1675 | 1590 |
36-M39
|
62
|
||
|
1600
|
1620
|
1628
|
630 |
1830
|
1760
|
40-M33
|
48
|
1915 | 1820 |
40-M4
|
68
|
|
|
1800
|
1820
|
1828
|
2045
|
1970
|
44-M36
|
50
|
2115 | 2020 |
44-M45
|
70
|
||
|
2000
|
2020
|
2030
|
650 |
2265
|
2180
|
48-M39
|
54
|
2325 | 2230 |
48-M45
|
74
|
|
|
2200
|
2220
|
2230
|
2475
|
2390
|
52-M39
|
60
|
2550 | 2440 |
52-M52
|
80
|
||
|
2400
|
2420
|
2430
|
2685
|
2600
|
56-M39
|
62
|
2760 | 2650 |
56-M52
|
82
|
||
|
2600
|
2620
|
2630
|
750 | 80 |
2905
|
2810
|
60-M45
|
64
|
2960 | 2850 |
60-M52
|
88
|
|
2800
|
2820
|
2830
|
3115
|
3020
|
64-M45
|
68
|
3480 | 3070 |
64-M52
|
94
|
||
|
3000
|
3020
|
3030
|
3315
|
3220
|
68-M45
|
70
|
3405 | 3290 |
68-M56
|
100
|
||
