曲管压力平衡型波纹补偿器



曲管压力平衡式波纹膨胀节性能特点：主要用于吸收轴向与横向组合位移并能平衡波纹管的压力推力，用于不允许有较大推力的场合。
曲管压力平衡式波纹膨胀节应用范围：多安装在管道方向转向处（如L型、Z型管道等）或与设备相连的空间管道上，以及泵、压缩机、汽轮机等对载荷敏感的管道系统，且能吸振降燥，消除管道热应力，保证设备安全运行。
一、产品特点：

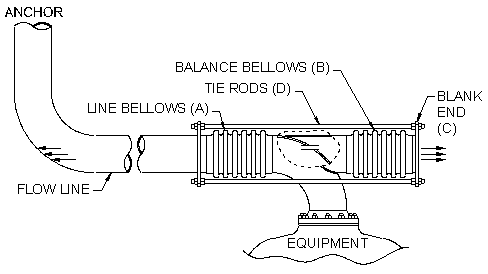

该膨胀节的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件（大拉杆或舌管）来承受内压推力。因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。
二、安装使用注意事项：
1.此类膨胀节一般应用在架空的直线上，水平安装。
2.膨胀节安装完毕后，所有的小拉杆需拆除。
3.为减少膨胀节对支座的弹性反力，在安装前可对此类膨胀节进行预拉或预压（可通过调整其上的小拉杆实现）。
三、产品代号示意图：
